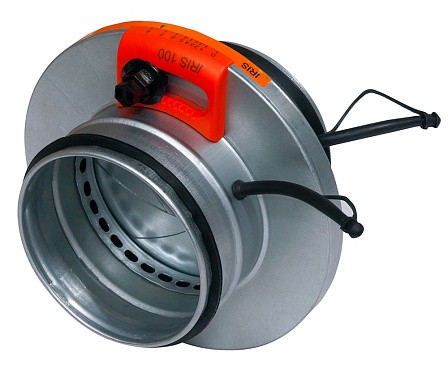

Клапан IRIS 160

Код: РВР00012092
Нет в наличии
Страна происхождения
КИТАЙ
Единица измерения
шт
Типоразмер
160
Вес (кг)
1.14
Высота (мм)
264
Длина (мм)
110
Ширина (мм)
230
5 002,60 ₽
Товар не доступен в вашем городе
Описание товара
Характеристики
Описание товара

Конструктивно клапаны представляют собой ирисовую диафрагму, установленную в корпусе с круглыми присоединительными патрубками. На корпусе клапана нанесена легко читаемая шкала настройки и установлены соединительные штуцеры для измерения падения давления на нем. Управление воздушными клапанами IRIS осуществляется вручную.

Клапаны сохраняют работоспособность и могут эксплуатироваться вне зависимости от пространственного положения их установки.

Корпус и регулирующие пластины клапанов изготавливаются из стального оцинкованного листа. Патрубки корпуса снабжены резиновыми уплотнениями, что обеспечивает герметичность соединения с воздуховодами.

Характеристики товара

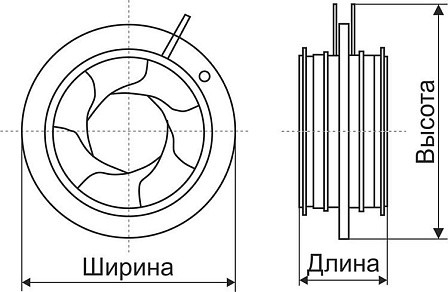

Габаритные и присоединительные размеры (мм)


Чертеж ирис.png


Модель

Ød

ØD

L

A

B

Масса, кг

IRIS 160

159

230

110

30

35

0,9


Аэродинамические характеристики

IRIS 160.jpg

Шумовые характеристики

Октавный уровень звуковой мощности определяется по формуле: Lwoct= Lp10A+ Koct, где
Lwoct — октавный уровень звуковой мощности;
Lp10A — октавный уровень звукового давления, эквивалентный помещению 10 м2 (определяется по диаграмме);
Koct — поправочный коэффициент.

Модель

Поправочный коэффициент Кост, дБ

63

125

250

500

1000

2000

4000

8000

IRIS 160

19

18

14

6

-1

-6

-13

-25
