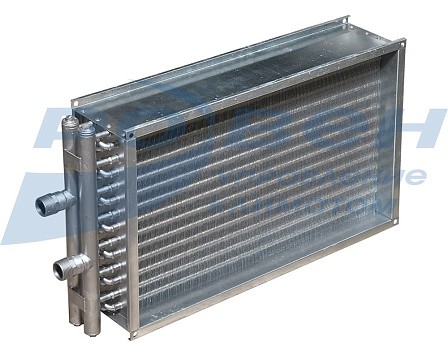

Калорифер TFT 400.200.3

Код: РВ000059908
Нет в наличии
Страна происхождения
РОССИЯ
Ширина сечения (мм)
400-200
Единица измерения
шт
Типоразмер
400.200
Вес (кг)
10
Высота (мм)
242
Длина (мм)
577
Ширина (мм)
150
15 206 ₽
Товар не доступен в вашем городе
Описание товара
Характеристики
Описание товара

В водяных воздухонагревателях воздух нагревается за счет прохождения через нагретый контур пластин или трубок, в которых протекает нагретая до определенной температуры вода.

Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении.

Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок.

Теплоноситель: вода или незамерзающие смеси. Максимальная температура теплоносителя на входе в теплоноситель 130°С. Максимально допустимое давление — не более 1,6 МПа.

Климатическое исполнение У (от -40ºС до +45ºС)

Диаметры подводящих и отводящих патрубков G1”.

Водяные нагреватели устанавливаются как в горизонтальном, так и в вертикальном положении, при этом необходимо обеспечить возможность обезвоздушивания нагревателя, то есть удаление воздушных пробок.

Характеристики товара

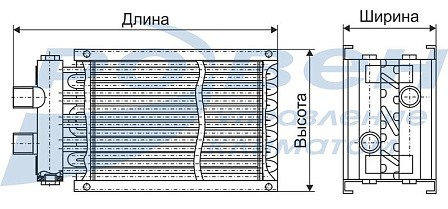

Технические характеристики и габаритные размеры


TFT чертеж.jpg


Марка

А,

мм

В,

мм

К,

мм

Е,

мм

С,

мм

L,

мм

Шаг между пластинами, мм

Присоединительный

размер,

дюймы

Кол-во контуров

Площадь теплообмена, м2

Расход воздуха, м3

Гидравлическое сопротивление, кПа

Теплопроизводительность, кВт

Внутренний

объем, л

Масса, кг

TFT 400.200.3

400

200

442

242

150

577

2,5

G1

4

3,9

850

8,3

16

0,66

3,75


Данные для подбора нагревателей

Для правильного подбора нагревателей принято ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.


Марка

Минимально возможный расход жидкости, м3/ч (при скорости движения жидкости 0,5 м/с)

Максимально возможный расход жидкости, м3/ч (при скорости движения жидкости 2,75 м/с)

TFT 400.200

0,47

2,56


Аэродинамические характеристики


TFT аэрод 400-200-3.jpg

Гидравлические характеристики


TFT гидравл 400-200-3.jpg
