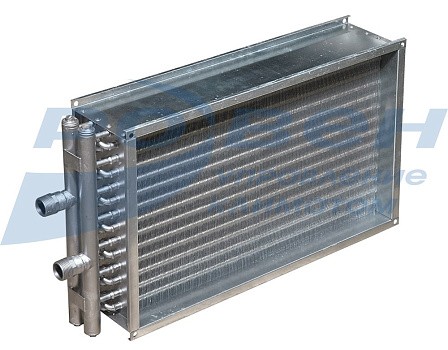

Водяной калорифер для прямоугольных каналов
Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм. Шахматное расположение трубок.
Описание
- Воздухонагреватели водяные предназначены для подогрева воздуха в системах приточной вентиляции или как вторичные подогреватели в отдельных помещениях, где требуется индивидуальная регулировка температуры
- В водяных воздухонагревателях воздух нагревается за счет прохождения через нагретый контур пластин или трубок, в которых протекает нагретый до определенной температуры теплоноситель
- Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении
- Теплоноситель: вода или незамерзающие смеси
- Максимальная температура теплоносителя на входе в нагреватель +130°С. Максимально допустимое давление — не более 1,6 МПа
Конструктив
- Теплообменник изготовлен из алюминиевых пластин и проходящих через них медных трубок диаметром 9,52 мм
- Шахматное расположение трубок
- Диаметры подводящих и отводящих патрубков G1”
Условия эксплуатации
- Климатическое исполнение по ГОСТ 15150: У3 (для эксплуатации в помещениях)
- Температура окружающей среды от -40°С до +40°С
Фреоновые испарители TFT RW предназначены для охлаждения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Проходное сечение теплообменников заполнено алюминиевыми пластинами, через которые в шахматном порядке проходят медные трубки. Трубные коллекторы изготовлены из меди и выведены в боковую часть теплообменника для удобства подвода фреона марки R407C и R410A.
Фреоновые испарители бывают правого и левого исполнения (эти данные указаны в номенклатуре).
Технические характеристики и габаритные размеры
|
Типоразмер |
Габаритные размеры, мм |
Шаг между пластинами, мм |
Присоедини-тельный |
Кол-во контуров |
Площадь теплообмена, м2 |
Расход воздуха, м3/ч |
Гидравли-ческое сопротивление, кПа |
Тепло-производи-тельность, кВт |
Внутренний объем, л |
Масса, кг |
|||||
|
А |
В |
К |
Е |
С |
L |
||||||||||
|
двухрядные |
|||||||||||||||
|
400.200.2 |
400 |
200 |
442 |
242 |
150 |
577 |
2,5 |
G1 |
4 |
2,6 |
850 |
3,3 |
11 |
0,44 |
2,83 |
|
500.250.2 |
500 |
250 |
542 |
292 |
150 |
677 |
2,5 |
G1 |
5 |
4,0 |
1350 |
5,8 |
18 |
0,69 |
3,99 |
|
500.300.2 |
500 |
300 |
542 |
342 |
150 |
677 |
2,5 |
G1 |
6 |
4,8 |
1600 |
5,7 |
22 |
0,82 |
4,68 |
|
600.300.2 |
600 |
300 |
642 |
342 |
150 |
777 |
2,5 |
G1 |
6 |
5,8 |
1900 |
8,9 |
26 |
0,99 |
5,34 |
|
600.350.2 |
600 |
350 |
642 |
392 |
150 |
777 |
2,5 |
G1 |
7 |
6,7 |
2200 |
8,8 |
31 |
1,15 |
6,16 |
|
700.400.2 |
700 |
400 |
761 |
461 |
150 |
885 |
2,5 |
G1 |
8 |
9,0 |
3000 |
13,5 |
42 |
1,54 |
7,84 |
|
800.500.2 |
800 |
500 |
861 |
561 |
150 |
986 |
2,5 |
G1 |
10 |
12,9 |
4300 |
19,1 |
60 |
2,2 |
10,9 |
|
900.500.2 |
900 |
500 |
961 |
561 |
150 |
1086 |
2,5 |
G1 |
10 |
14,4 |
4800 |
25,6 |
68 |
2,47 |
11,8 |
|
1000.500.2 |
1000 |
500 |
1061 |
561 |
150 |
1186 |
2,5 |
G1 |
10 |
16,1 |
5350 |
30,8 |
76 |
2,75 |
12,8 |
|
трехрядные |
|||||||||||||||
|
400.200.3 |
400 |
200 |
442 |
242 |
150 |
577 |
2,5 |
G1 |
4 |
3,9 |
850 |
8,3 |
16 |
0,66 |
3,75 |
|
500.250.3 |
500 |
250 |
542 |
292 |
150 |
677 |
2,5 |
G1 |
5 |
6,0 |
1350 |
14,6 |
26 |
1,03 |
5,31 |
|
500.300.3 |
500 |
300 |
542 |
342 |
150 |
677 |
2,5 |
G1 |
6 |
7,2 |
1600 |
14,4 |
31 |
1,24 |
6,21 |
|
600.300.3 |
600 |
300 |
642 |
342 |
150 |
777 |
2,5 |
G1 |
6 |
8,6 |
1900 |
22,2 |
37 |
1,48 |
7,13 |
|
600.350.3 |
600 |
350 |
642 |
392 |
150 |
777 |
2,5 |
G1 |
7 |
10,1 |
2200 |
22,0 |
43 |
1,73 |
8,19 |
|
700.400.3 |
700 |
400 |
761 |
461 |
150 |
885 |
2,5 |
G1 |
8 |
13,4 |
3000 |
33,5 |
59 |
2,31 |
10,4 |
|
800.500.3 |
800 |
500 |
861 |
561 |
150 |
986 |
2,5 |
G1 |
10 |
19,3 |
4300 |
47,3 |
84 |
3,3 |
14,5 |
|
900.500.3 |
900 |
500 |
961 |
561 |
150 |
1085 |
2,5 |
G1 |
10 |
21,7 |
4800 |
63,1 |
95 |
3,71 |
15,8 |
|
1000.500.3 |
1000 |
500 |
1061 |
561 |
150 |
1185 |
2,5 |
G1 |
15 |
24,1 |
5350 |
75,6 |
104 |
4,12 |
17,1 |
*Теплопроизводительность указана с учетом температуры наружного воздуха -28°С и температурой теплоносителя 90/70°С.
Данные для подбора нагревателей
|
Типоразмер |
Минимально возможный расход жидкости, м3/ч (при скорости движения жидкости 0,5 м/с) |
Максимально возможный расход жидкости, м3/ч (при скорости движения жидкости 2,75 м/с) |
|
400.200 |
0,47 |
2,56 |
|
500.250 |
0,59 |
3,2 |
|
500.300 |
0,7 |
3,85 |
|
600.300 |
0,7 |
3,85 |
|
600.350 |
0,82 |
4,53 |
|
700.400 |
0,93 |
5,13 |
|
800.500, 900.500, 1000.500 |
1,17 |
6,42 |
Для правильного подбора нагревателей принято ограничение скорости движения жидкости в трубках теплообменника: минимальная скорость 0,5 м/с – исходя из угрозы замерзания теплоносителя, и максимальная скорость 2,75 м/с – для ограничения потерь давления и шума при движении теплоносителя по трубкам теплообменника.
Аэродинамические характеристики двухрядных нагревателей
Гидравлические характеристики двухрядных нагревателей
Аэродинамические характеристики трехрядных нагревателей
Гидравлические характеристики трехрядных нагревателей
Маркировка:
ХХХ 600.350.2
где: ХХХ – марка воздухонагревателя водяного;
600.350 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
2 – количество рядов нагревателя.
Не представленные в наличии модели доступны к поставке под заказ
