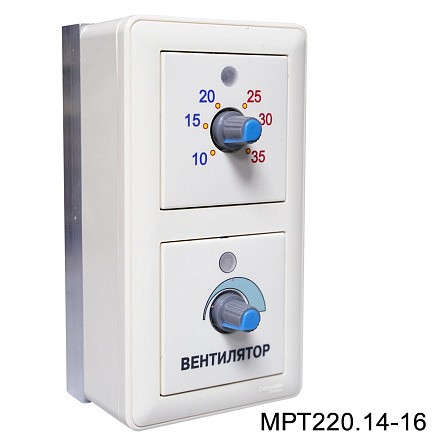

Терморегулятор симисторный МРТ220.14-16v.1
Симисторные регуляторы температуры МРТ220.14-16v.1 предназначены для поддержания заданной температуры путем управления мощностью нагревателей и вентилятора, работающих от сети 220В 50Гц.
В состав устройства входят два узла: Регулятор мощности вентилятора и регулятор мощности нагревателей. Выключатель вентилятора не позволяет подать питающее напряжение на нагреватели при выключенном вентиляторе.
При включенном вентиляторе питание на нагреватели может быть подано при помощи отдельного выключателя, входящего в состав узла управления мощностью нагревателей.
Выключатели вентилятора и нагревателей совмещены с ручками регулятора мощности вентилятора и задатчика температуры.
К узлу регулировки мощности нагревателей подключается датчик температуры ТД1 или его аналог, установленный в воздуховоде или в помещении, где необходимо поддерживать заданную температуру (датчики не входят в комплект поставки).
Технические характеристики
|
Наименование параметра |
Значение |
|
Напряжение питания, В |
220±20 |
|
Максимальная нагрузка, кВт |
3,5 |
|
Максимальный ток (вентилятор + нагреватель), А |
16 |
|
Максимальная мощность подключаемого вентилятора, Вт |
440 |
|
Температурный датчик (в комплект не входит) |
ТД-1 (КТД-1) |
|
Степень защиты |
IP20 |
|
Диапазон регулирования температуры, ⁰С |
+10...+35 |
|
Точность измерения температуры, ⁰С |
2 |
|
Габаритные размеры, Д*Ш*Г, мм |
153*80*63 |
|
Вес, кг, не более |
0,4 |
Схема подключения МРТ220.14-16v.1
* Схемы подключения могут быть изменены производителем без предварительного уведомления. Актуальную информацию по подключению можно получить из паспорта на изделие.
