Электропривод RWF05-24(H)
Габаритные размеры
|
Модель |
B |
B1 |
C |
L |
Размер вала (оси), мм |
Масса, кг |
|
RWF05-24(H) |
84 |
59 |
98 |
156 |
Ø 10...16 / □ 7х7...11х11 |
<1,9 |
Технические характеристики
|
Модель |
Номинальное напряжение, В |
Крутящий момент, Н·м*
|
Площадь заслонки, м²*
|
Потребляемая мощность, при вращении/ в состоянии покоя, Вт |
Рабочая температура, °С |
Время срабатывания, с |
Управление |
|
RWF05-24(H) |
24 |
5 |
<1,0 |
5,0/3,0 |
-30...+50 |
<70 (пружина <20) |
2-х позиционное |
* Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

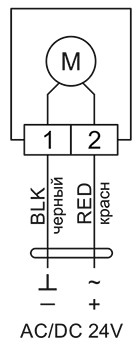

Электрические схемы подключения
