Зонт вентиляционный кухонный ЗВК
Зонты вентиляционные кухонные ЗВК (местные вентиляционные отсосы) устанавливаются над тепловым оборудованием для улавливания избыточного тепла, влаги, продуктов сгорания и улучшения микроклиматических условий в рабочей зоне горячих цехов на предприятиях общественного питания.

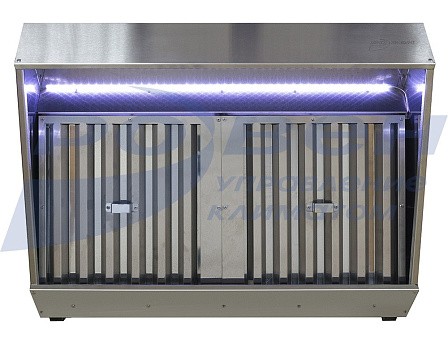

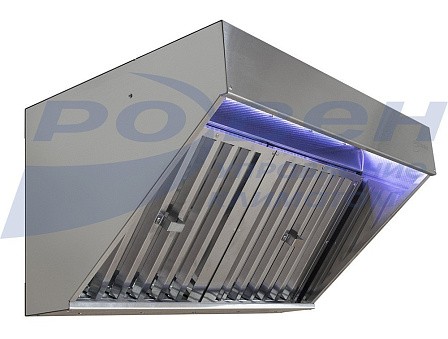

Зонты ЗВК представляют собой вентиляционный короб навесного типа, изготовленный из шлифованной листовой нержавеющей стали, в котором размещены устройства для вытяжной (фильтр) и приточной (рассеиватель) вентиляции. Зонты ЗВК изготавливаются 4х видов:
Каждый зонт по умолчанию комплектуется лабиринтными фильтрами и жиросборниками (лотками для сбора жира), которые устанавливаются без использования инструмента. Для удобства установки фильтры оснащены ручками. По желанию Заказчика возможна комплектация зонта жиросборным лотком со штуцером для присоединения ПВХ шланга и направления слива в канализацию.
Во все зонты ЗВК устанавливаются вытяжные и/или приточные патрубки диаметром 250 мм и высотой 130 мм. Присоединение приточной и вытяжной вентиляции к магистральному воздухопроводу производят сверху к патрубкам.
В зонтах ЗВК (кроме Т - трапецеидальных) возможна установка потолочных светильников. Количество светильников, их марка и расположение выключателя оговариваются при заказе. Светильники, установленные на зонтах, не должны располагаться непосредственно над тепловыми (жарочными) поверхностями!

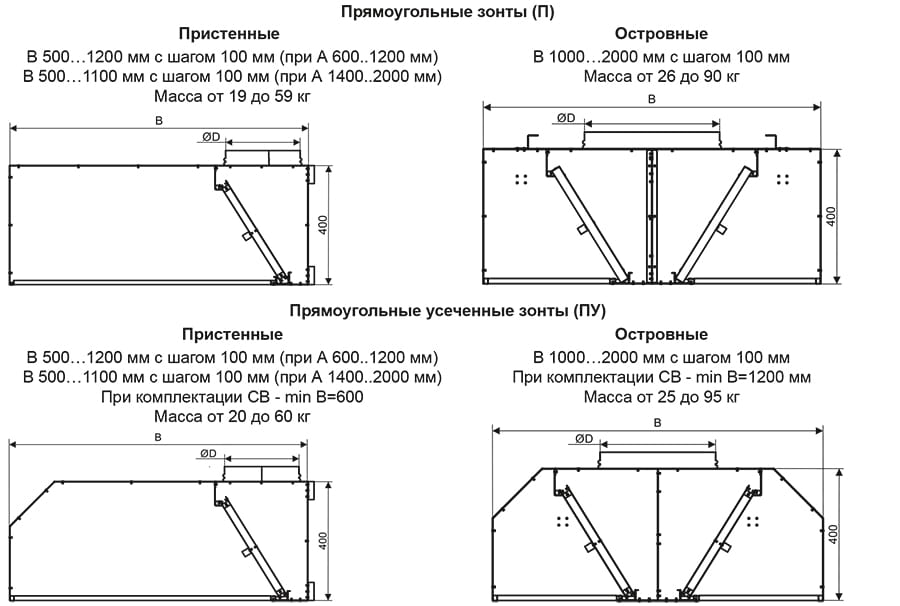

Габаритные и присоединительные размеры вытяжных зонтов (мм)

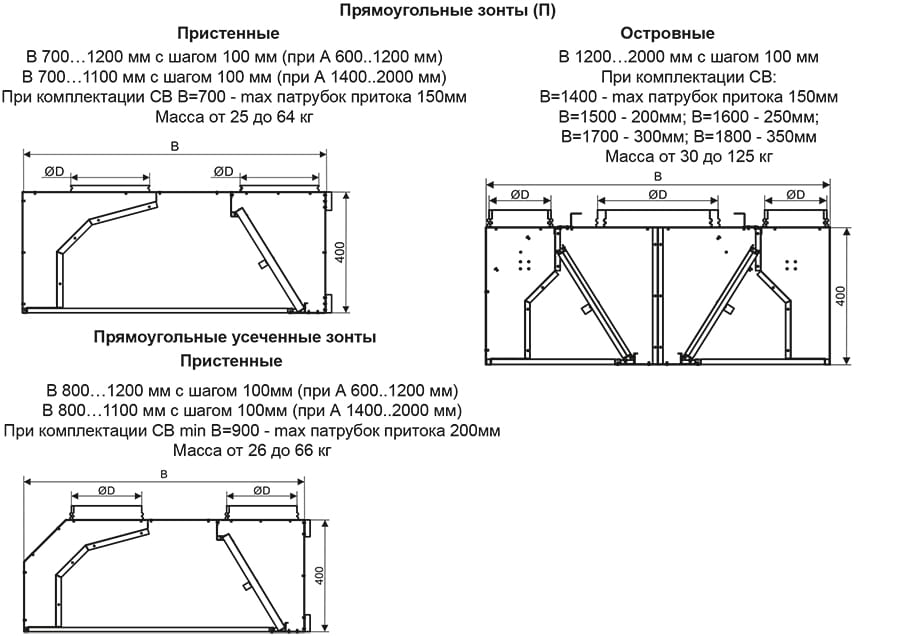

Габаритные и присоединительные размеры приточно-вытяжных зонтов (мм)
Зависимость количества патрубков от их диаметра (D), ширины (А) и глубины (B) зонта (мм)
Пристенные приточные
|
D |
Ø125 |
Ø150 |
Ø160 |
Ø180 |
Ø200 |
Ø225 |
Ø250 |
|
А |
B |
||||||
|
600 |
700-1200 |
||||||
|
600 |
1(2) |
1(2) |
1(2) |
1(2) |
1(2) |
1(1) |
1(1) |
|
700 |
1(3) |
1(3) |
1(2) |
1(2) |
1(2) |
1(2) |
1(2) |
|
800 |
1(4) |
1(3) |
1(3) |
1(3) |
1(2) |
1(2) |
1(2) |
|
900 |
1(4) |
1(4) |
1(3) |
1(3) |
1(3) |
1(2) |
1(2) |
|
1000 |
2(5) |
2(4) |
2(4) |
2(3) |
1(3) |
1(3) |
1(3) |
|
1100 |
2(5) |
2(4) |
2(4) |
2(4) |
2(4) |
2(3) |
2(3) |
|
1200 |
2(6) |
2(5) |
2(5) |
2(4) |
2(4) |
2(4) |
2(3) |
|
1300 |
2(6) |
2(5) |
2(5) |
2(5) |
2(4) |
2(4) |
2(4) |
|
1400 |
2(6) |
2(6) |
2(6) |
2(5) |
2(5) |
2(4) |
2(4) |
|
1500 |
2(6) |
2(6) |
2(6) |
2(6) |
2(5) |
2(5) |
2(4) |
|
1600 |
3(6) |
3(6) |
3(6) |
2(6) |
2(5) |
2(5) |
2(4) |
|
1700 |
3(6) |
3(6) |
3(6) |
3(6) |
2(6) |
2(5) |
2(5) |
|
1800 |
3(6) |
3(6) |
3(6) |
3(6) |
3(6) |
2(6) |
2(5) |
|
1900 |
4(6) |
4(6) |
4(6) |
4(6) |
3(6) |
3(6) |
3(5) |
|
2000 |
4(6) |
4(6) |
4(6) |
4(6) |
3(6) |
3(6) |
3(6) |
*2(4) - где 2 рекомендуемое количество, а (4) максимально возможное.
Пристенные вытяжные
|
D |
D |
||||||
|
Ø125 |
Ø150 |
Ø160 |
Ø180 |
Ø200 |
Ø225 |
Ø250 |
|
|
600 |
1(2) |
1(2) |
1(2) |
1(2) |
1(2) |
1(1) |
1(1) |
|
700 |
1(3) |
1(3) |
1(2) |
1(2) |
1(2) |
1(2) |
1(2) |
|
800 |
1(4) |
1(3) |
1(3) |
1(3) |
1(2) |
1(2) |
1(2) |
|
900 |
1(4) |
1(4) |
1(3) |
1(3) |
1(3) |
1(2) |
1(2) |
|
1000 |
2(5) |
2(4) |
2(4) |
2(3) |
1(3) |
1(3) |
1(3) |
|
1100 |
2(5) |
2(4) |
2(4) |
2(4) |
1(4) |
1(3) |
1(3) |
|
1200 |
3(6) |
3(5) |
3(5) |
3(4) |
2(4) |
2(4) |
2(3) |
|
1300 |
3(6) |
3(5) |
3(5) |
3(5) |
2(4) |
2(4) |
2(4) |
|
1400 |
(7) |
3(6) |
3(6) |
3(5) |
2(5) |
2(4) |
2(4) |
|
1500 |
(7) |
3(6) |
3(6) |
3(6) |
2(5) |
2(5) |
2(4) |
|
1600 |
(8) |
(7) |
3(7) |
3(6) |
2(5) |
2(5) |
2(4) |
|
1700 |
(8) |
(7) |
3(7) |
3(6) |
2(6) |
2(5) |
2(5) |
|
1800 |
(8) |
(8) |
(7) |
3(7) |
2(6) |
2(6) |
2(5) |
|
1900 |
(8) |
(8) |
(8) |
(7) |
3(7) |
3(6) |
3(5) |
|
2000 |
(8) |
(8) |
(8) |
(8) |
3(7) |
3(6) |
3(6) |
*2(4) - где 2 рекомендуемое количество, а (4) максимально возможное.
Островные приточные
|
B |
1000 |
1100 |
1200 |
1300 |
1400 |
1500 |
1600-2000 |
|||||||
|
A |
D |
|||||||||||||
|
Ø125 |
Ø150 |
Ø160 |
Ø180 |
Ø200 |
Ø225 |
Ø250 |
Ø280 |
Ø300 |
Ø315 |
Ø350 |
Ø355 |
Ø400 |
Ø450 |
|
|
600 |
2(4) |
2(4) |
2(4) |
2(4) |
2(4) |
2(2) |
2(2) |
2(2) |
2(2) |
(2) |
(2) |
(2) |
(2) |
(2) |
|
700 |
2(6) |
2(6) |
2(4) |
2(4) |
2(4) |
2(4) |
2(4) |
2(2) |
2(2) |
(2) |
(2) |
(2) |
(2) |
(2) |
|
800 |
2(8) |
2(6) |
2(6) |
2(6) |
2(4) |
2(4) |
2(4) |
2(4) |
2(4) |
(2) |
(2) |
(2) |
(2) |
(2) |
|
900 |
2(8) |
2(8) |
2(6) |
2(6) |
2(6) |
2(4) |
2(4) |
2(4) |
2(4) |
(4) |
(4) |
(4) |
(2) |
(2) |
|
1000 |
4(10) |
4(8) |
4(8) |
4(6) |
2(6) |
2(6) |
2(6) |
2(4) |
2(4) |
(4) |
(4) |
(4) |
(4) |
(2) |
|
1100 |
4(10) |
4(8) |
4(8) |
4(8) |
2(8) |
2(6) |
2(6) |
2(6) |
2(4) |
(4) |
(4) |
(4) |
(4) |
(4) |
|
1200 |
4(12) |
4(10) |
4(10) |
4(8) |
4(8) |
4(8) |
4(6) |
4(6) |
4(6) |
(6) |
(4) |
(4) |
(4) |
(4) |
|
1300 |
4(12) |
4(10) |
4(10) |
4(10) |
4(8) |
4(8) |
4(8) |
4(6) |
4(6) |
(6) |
(6) |
(4) |
(4) |
(4) |
|
1400 |
4(12) |
4(12) |
4(12) |
4(10) |
4(10) |
4(8) |
4(8) |
4(6) |
4(6) |
(6) |
(6) |
(6) |
(4) |
(4) |
|
1500 |
4(12) |
4(12) |
4(12) |
4(12) |
4(10) |
4(10) |
4(8) |
4(8) |
4(8) |
(6) |
(6) |
(6) |
(6) |
(4) |
|
1600 |
4(12) |
4(12) |
4(12) |
4(12) |
4(10) |
4(10) |
4(8) |
4(8) |
4(8) |
(8) |
(6) |
(6) |
(6) |
(6) |
|
1700 |
6(12) |
6(12) |
6(12) |
6(12) |
4(12) |
4(10) |
4(10) |
4(8) |
4(8) |
(8) |
(8) |
(6) |
(6) |
(6) |
|
1800 |
6(12) |
6(12) |
6(12) |
6(12) |
4(12) |
4(12) |
4(10) |
4(10) |
4(8) |
4(8) |
4(8) |
(8) |
(6) |
(6) |
|
1900 |
8(12) |
8(12) |
8(12) |
8(12) |
6(12) |
6(12) |
6(10) |
6(10) |
6(10) |
4(8) |
4(8) |
(8) |
(8) |
(6) |
|
2000 |
8(12) |
8(12) |
8(12) |
8(12) |
6(12) |
6(12) |
6(12) |
6(10) |
6(10) |
4(10) |
4(8) |
(8) |
(8) |
(6) |
*2(4) - где 2 рекомендуемое количество, а (4) максимально возможное.
Островные вытяжные
|
A |
D |
|||||||||||||
|
Ø125 |
Ø150 |
Ø160 |
Ø180 |
Ø200 |
Ø225 |
Ø250 |
Ø280 |
Ø300 |
Ø315 |
Ø350 |
Ø355 |
Ø400 |
Ø450 |
|
|
600 |
1(2) |
1(2) |
1(2) |
1(2) |
1(2) |
1(1) |
1(1) |
1(1) |
1(1) |
(1) |
(1) |
(1) |
(1) |
(1) |
|
700 |
2(3) |
2(3) |
1(2) |
1(2) |
1(2) |
1(2) |
1(2) |
1(1) |
1(1) |
(1) |
(1) |
(1) |
(1) |
(1) |
|
800 |
2(4) |
2(3) |
2(3) |
2(3) |
1(2) |
1(2) |
1(2) |
1(2) |
1(2) |
(1) |
(1) |
(1) |
(1) |
(1) |
|
900 |
2(4) |
2(4) |
2(3) |
2(3) |
2(3) |
1(2) |
1(2) |
1(2) |
1(2) |
(2) |
(2) |
(2) |
(1) |
(1) |
|
1000 |
2(5) |
2(4) |
2(4) |
2(3) |
2(3) |
1(3) |
1(3) |
1(2) |
1(2) |
1(2) |
1(2) |
1(2) |
1(2) |
1(1) |
|
1100 |
2(5) |
2(4) |
2(4) |
2(4) |
2(4) |
1(3) |
1(3) |
1(3) |
1(2) |
1(2) |
1(2) |
1(2) |
1(2) |
1(2) |
|
1200 |
2(6) |
2(5) |
2(5) |
3(4) |
3(4) |
1(4) |
1(3) |
1(3) |
1(3) |
1(3) |
1(2) |
1(2) |
1(2) |
1(2) |
|
1300 |
2(6) |
2(5) |
2(5) |
3(5) |
3(4) |
1(4) |
1(4) |
1(3) |
1(3) |
1(3) |
1(3) |
1(2) |
1(2) |
1(2) |
|
1400 |
(6) |
2(6) |
2(6) |
3(5) |
3(5) |
2(4) |
2(4) |
2(3) |
2(3) |
2(3) |
2(3) |
2(3) |
2(2) |
2(2) |
|
1500 |
(6) |
2(6) |
2(6) |
3(6) |
3(5) |
2(5) |
2(4) |
2(4) |
2(4) |
2(3) |
2(3) |
2(3) |
2(3) |
2(2) |
|
1600 |
(6) |
(6) |
(6) |
3(6) |
3(5) |
2(5) |
2(4) |
2(4) |
2(4) |
2(4) |
2(3) |
2(3) |
2(3) |
2(3) |
|
1700 |
(6) |
(6) |
(6) |
3(6) |
3(6) |
2(5) |
2(5) |
2(4) |
2(4) |
2(4) |
2(4) |
2(3) |
2(3) |
2(3) |
|
1800 |
(6) |
(6) |
(6) |
(6) |
3(6) |
2(6) |
2(5) |
2(5) |
2(4) |
2(4) |
2(4) |
2(4) |
2(3) |
2(3) |
|
1900 |
(6) |
(6) |
(6) |
(6) |
(6) |
3(6) |
3(5) |
2(5) |
2(5) |
2(4) |
2(4) |
2(4) |
2(4) |
2(3) |
|
2000 |
(6) |
(6) |
(6) |
(6) |
(6) |
3(6) |
3(6) |
2(5) |
2(5) |
2(5) |
2(4) |
2(4) |
2(4) |
2(3) |
*2(4) - где 2 рекомендуемое количество, а (4) максимально возможное.
Данные для расчета зонтов ЗВК
Производительность фильтра при скорости воздуха 0,5-0,6 м/с в рабочей зоне.
|
Сопротивление фильтра при расходе воздуха 500 м³/ч, Па |
75-100 |
|
Проходное сечение погонного метра вытяжного фильтра*, м2 |
0,0405 |
|
Производительность погонного метра вытяжного фильтра*, м3/ч |
900-1080 |
* Размер и количество фильтров, производительность ЗВК, масса изделия обусловлены габаритными размерами вытяжных зонтов и рассчитываются при заказе.
Рекомендации по монтажу
Общая длина линии устанавливаемых вытяжных зонтов, конструкция и длина фермы определяется в соответствии с линией фронта оборудования.Выбор ширины (А) и глубины (В) зонта обусловлен габаритными размерами укрываемого оборудования, наличием приточной секции, осветительного оборудования. В соответствии с принятыми стандартами, зонт должен иметь длину и ширину, которые на 100 мм превышают соответствующие размеры источников тепла.
Минимальное расстояние по горизонтали 100 мм от приточной секции со светильниками (при исполнении ЗВК с СВ).
Рекомендуемая высота подвески зонтов ЗВК над уровнем пола - 1,9-2,0 м.
Электрическая схема подключения осветительного оборудования
