Дымоходы двустенные

Двустенный дымоход, или «сэндвич», – представляет собой конструкцию, состоящую из двух трубы разного диаметра (внешний и внутренний).

получить консультацию

Описание товара

Характеристики моделей

Купить

Двустенный дымоход, или «сэндвич», – представляет собой конструкцию, состоящую из двух трубы разного диаметра (внешний и внутренний).Пространство между этими трубами заполнено теплоизоляционным материалом негорючего свойства .Наполнитель состоит из базальтового волокна высокого качества. Такая конструкция способствует быстрому нагреву внутренней трубы. За короткий промежуток времени после старта температура в дымоходе поднимается выше «точки росы», и это помогает избежать образование конденсата.

Дымоходная система имеет стандартный набор элементов, при помощи которых можно составить дымоотводящий канал практически любого уровня сложности. Каждый элемент соединяется с другим по раструбной схеме. Элементы системы могут использоваться в рамках наружного и внутреннего монтажа, а так же для установки отдельно стоящих дымоходных систем.

Сэндвич-дымоходы могут быть окрашены по наружному контуру в любой цвет посредством порошковых полиэфирных красок, представленных в каталоге RAL. Устанавливаются внутри строения и снаружи.

ХАРАКТЕРИСТИКИ

Диаметр внутренней трубы – от 80 до 1000 мм, а длина модуля – от 150 до 1000 мм;
Теплоизоляционный слой производства Rockwool, IZOVOL толщиной 30, 50 и 100 мм;
Возможна эксплуатация на разного рода теплогенерирующих установках таких как газовые и конденсационные котлы, каминах, дизельных генераторах, ТЭС, требующих обязательного отвода продуктов горения;
Температура отходящих газов до +600°С;
Функционируют под разрежением или давлением;
Бесперебойно работают как в «сухом», так и во «влажном» режиме;
Внутренняя часть – из стали AISI 304, AISI 316, AISI 321, AISI 430, внешняя – из AISI 304, 316, AISI 430;
Стандартно внутренняя и внешняя часть изготавливается из стали AISI 430
Толщина стали составляет 0,5, 0,8 или 1 мм.

Труба утепленная (сэндвич)

Основной элемент двустенной дымоходной системы, предназначена для отведения продуктов сгорания на прямых участках. Труба длиной L=250 мм, L=500мм, L=1000мм, толщина стали 0,5 и 0,8 мм.

Диаметр (D1), мм	Диаметр (D2), мм	Длина (L), мм	Масса (0,5мм/ 0,5мм), кг*	Масса (0,8мм/ 0,5мм), кг*	Длина (L), мм	Масса (0,5мм/ 0,5мм), кг*	Масса (0,8мм/ 0,5мм), кг*	Длина (L), мм	Масса (0,5мм/ 0,5мм), кг*	Масса (0,8мм/ 0,5мм), кг*
100	200	250	1,5	1,69	500	3,0	3,37	1000	5,99	6,73
110	200		1,49	1,7		2,98	3,39		5,96	6,77
115	200		1,49	1,71		2,97	3,4		5,93	6,79
120	200		1,48	1,71		2,96	3,41		5,91	6,8
130	200		1,47	1,72		2,93	3,41		5,84	6,8
135	200		1,46	1,72		2,91	3,42		5,8	6,8
140	210		1,56	1,83		3,11	3,63		6,19	7,23
150	210		1,54	1,83		3,06	3,62		6,1	7,21
150	250		2,0	2,29		4,0	4,56		8,0	9,11
160	250		1,98	2,28		3,95	4,54		4,88	9,07
180	280		2,3	2,64		4,6	5,28		9,2	10,53
200	280		2,23	2,61		4,44	5,19		8,87	10,35
220	300		2,41	2,83		4,81	5,64		9,61	11,24
250	350		3,0	3,48		6,0	6,94		12,0	13,86
300	400		3,5	4,07		7,0	8,13		14,0	16,24

* Толщина стали внутреннего контура/толщина стали внешнего контура.

Сэндвич-отвод 90°

Используется для изменения направления оси двустенного дымового канала на 90°. Толщина стали 0,5 и 0,8 мм.

Диаметр (D1), мм	Диаметр (D2), мм	H, мм	L, мм	Масса (0,5мм/ 0,5мм), кг*	Масса (0,8мм/ 0,5мм), кг*
100	200	235	180	2,35	2,65
110	200	235	180	2,34	2,66
115	200	235	180	2,33	2,67
120	200	235	180	2,32	2,67
130	200	235	180	2,3	2,68
135	200	235	180	2,27	2,99
140	210	274	219	2,83	3,3
150	210	274	219	2,78	3,29
150	250	275	220	3,67	4,19
160	250	275	220	3,61	4,15
180	280	306	251	4,67	5,35
200	280	306	251	4,5	5,23
220	300	306	251	4,88	5,71
250	350	306	251	6,09	7,03
300	400	346	291	8,0	9,28

*Толщина стали внутреннего контура/толщина стали внешнего контура.

Сэндвич-отвод 135°

Используется для изменения направления оси двустенного дымового канала на 45°. Толщина стали 0,5 и 0,8 мм.

Диаметр (D1), мм	Диаметр (D2), мм	H, мм	L, мм	G, мм	B, мм	Масса (0,5мм/ 0,5мм), кг*	Масса (0,8мм/ 0,5мм), кг*
100	200	214	66	105	198	1,81	2,03
110	200	214	66	105	198	1,8	2,04
115	200	214	66	105	198	1,79	2,05
120	200	214	66	105	198	1,78	2,05
130	200	214	66	105	198	1,77	2,06
135	200	214	66	105	198	1,89	2,2
140	210	233	74	113	217	2,01	2,34
150	210	233	74	113	217	1,98	2,34
150	250	233	74	113	217	2,58	2,94
160	250	233	74	113	217	2,55	2,93
180	280	242	77	116	226	3,06	3,51
200	280	242	77	116	226	2,95	3,45
220	300	242	77	116	226	3,2	3,75
250	350	267	88	127	251	4,33	5,01
300	400	284	95	134	268	5,32	6,17

*Толщина стали внутреннего контура/толщина стали внешнего контура.

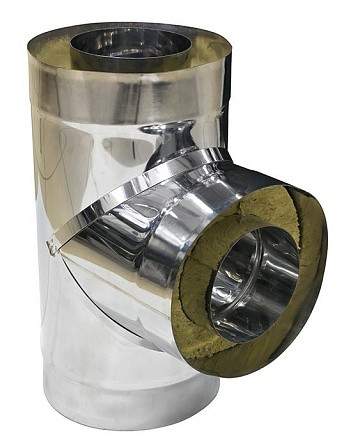

Сэндвич-тройник 90°

Используется для соединения дополнительного горизонтального участка дымового канала с основным вертикальным. Толщина стали 0,5 и 0,8 мм.

Диаметр (D1), мм	Диаметр (D2), мм	L, мм	H, мм	B, мм	Масса (0,5мм/ 0,5мм), кг*	Масса (0,8мм/ 0,5мм), кг*
100	200	240	435	190	3,64	4,13
110	200	240	435	190	3,61	4,14
115	200	240	435	190	3,6	4,15
120	200	240	435	190	3,58	4,15
130	200	240	435	190	3,53	4,15
135	200	240	435	190	3,62	4,26
140	210	240	435	190	3,71	4,37
150	210	240	435	190	3,64	4,34
150	250	245	435	190	4,66	5,36
160	250	245	435	190	4,58	5,33
180	280	240	435	190	5,14	5,96
200	280	240	435	190	4,93	5,82
220	300	300	545	245	6,86	8,09
250	350	300	545	245	8,23	9,6
300	400	300	545	245	9,16	10,73

*Толщина стали внутреннего контура/толщина стали внешнего контура.

Сэндвич-тройник 135°

Диаметр (D1), мм	Диаметр (D2), мм	L, мм	H, мм	B, мм	Масса (0,5мм/ 0,5мм), кг*	Масса (0,8мм/ 0,5мм), кг*
100	200	209	445	359	4,02	4,59
110	200	209	445	359	4,0	4,62
115	200	209	445	359	3,99	4,63
120	200	209	445	359	3,97	4,63
130	200	209	445	359	3,92	4,64
135	200	209	445	359	3,93	5,37
140	210	258	545	433	5,16	6,09
150	210	258	545	433	5,08	6,07
150	250	228	545	433	6,39	7,38
160	250	258	545	433	6,29	7,34
180	280	308	695	543	9,13	10,58
200	280	308	695	543	8,79	10,37
220	300	308	695	534	9,37	11,08
250	350	395	845	645	14,45	16,85
300	400	395	845	645	16,24	19,02

*Толщина стали внутреннего контура/толщина стали внешнего контура.

Консоль

Используется как опорный элемент совместно с монтажной площадкой, установка консоли осуществляется на вертикальную плоскость.

Тип	L, мм	H, мм	B, мм	b, мм	Масса, кг*
К1-280	300	200	120	-	1,06
К2-330	350	250	170	-	1,34
К3-400	400	300	220	-	1,62
К4-500	500	370	290	-	2,1
К5-600	600	440	360	180	2,56
К6-700	700	510	430	215	3,02
К7-950	950	680	600	300	4,2

* Комплект из 2х шт.

Диаметры труб, с которыми используются консоли

К1-280	К2-330	К3-400	К4-500	К5-600	К6-700	К7-950
110х200	110х200	110х200	110х200	110х200	110х200	110х200
115х200	115х200	115х200	115х200	115х200	115х200	115х200
120х200	120х200	120х200	120х200	120х200	120х200	120х200
130х200	130х200	130х200	130х200	130х200	130х200	130х200
	140х210	140х210	140х210	140х210	140х210	140х210
	150х210	150х210	150х210	150х210	150х210	150х210
		150х250	150х250	150х250	150х250	150х250
		180х280	180х280	180х280	180х280	180х280
		200х280	200х280	200х280	200х280	200х280
		220х300	220х300	220х300	220х300	220х300
			250х350	250х350	250х350	250х350
			300х400	300х400	300х400	300х400

Оголовок

Толщина стали 0,5 мм.

d1	D2	S, мм	Масса (0,5мм/ 0,5мм), кг*
100	200	240	1,06
110	200	240	1,07
115	200	240	1,07
120	200	240	1,07
130	200	280	1,08
135	200	280	1,09
140	210	280	1,12
150	210	280	1,11
150	250	280	1,49
160	250	280	1,49
180	280	340	1,83
200	280	340	1,80
220	300	340	1,89
250	350	420	2,58
300	400	420	2,83

*Толщина стали внутреннего контура/толщина стали внешнего контура.

Площадка монтажная

Силовой элемент, используется в комбинации с монтажными креплениями (опора напольная, консоль) в качестве опорной конструкции. Толщина стали 0,5 и 0,8 мм.

Диаметр (D1), мм	Диаметр (D2), мм	A, мм	C, мм	Масса (0,5мм/ 0,5мм), кг*	Масса (0,8мм/ 0,5мм), кг*
100	200	300	260	2,25	2,79
110	200	300	260	2,23	2,76
115	200	300	260	2,22	2,74
120	200	300	206	2,2
130	200	300	260	2,18	2,67
140	210	310	270	2,3	2,81
150	210	310	270	2,26	2,75
150	250	350	310	2,92	3,6
160	250	350	310	2,87	3,53
180	280	380	340	3,33	4,09
200	280	380	340	3,21	3,9
220	300	400	360	3,47	4,19
250	350	450	410	4,29	5,18
300	400	500	460	4,99	5,94

*Толщина стали внутреннего контура/толщина стали внешнего контура.

Хомут обжимной

Используется для крепления элементов дымохода, улучшает герметичность соединений. Толщина стали 0,5 мм.

Диаметр (d), мм	Масса, кг
110	0,11
115	0,11
120	0,11
125	0,11
130	0,12
135	0,12
140	0,12
150	0,13
160	0,13
180	0,14
200	0,15
220	0,16
250	0,18
280	0,19
300	0,2

Хомут обжимной под растяжку

Используется для обеспечения тросового крепления дымового канала. Толщина стали 0,5 мм.

Диаметр (d), мм	Масса, кг
110	0,12
115	0,12
120	0,12
125	0,12
130	0,13
135	0,13
140	0,13
150	0,14
160	0,14
180	0,15
200	0,16
220	0,17
250	0,19
280	0,2
300	0,21

Не представленные в наличии модели доступны к поставке под заказ
