Шумоглушитель трубчатый прямоугольный ГТПи
Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.
Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные смеси.
Шумоглушители прямоугольные ГТПи изготавливаются из оцинкованной стали, звукопоглощающий материал находится только с одной стороны.

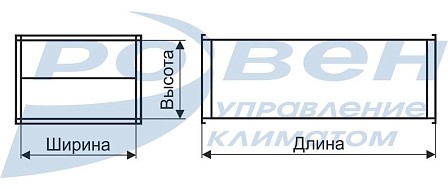

Габаритные и присоединительные размеры (мм)
|
Модель |
L |
H |
C |
Модель |
L |
H |
C |
|
ГТПи 30-15/90 |
300 |
150 |
900 |
ГТПи 30-15/60 |
300 |
150 |
600 |
|
ГТПи 40-20/90 |
400 |
200 |
ГТПи 40-20/60 |
400 |
200 |
||
|
ГТПи 50-25/90 |
500 |
250 |
ГТПи 50-25/60 |
500 |
250 |
||
|
ГТПи 50-30/90 |
500 |
300 |
ГТПи 50-30/60 |
500 |
300 |
||
|
ГТПи 60-30/90 |
600 |
300 |
ГТПи 60-30/60 |
600 |
300 |
||
|
ГТПи 60-35/90 |
600 |
350 |
ГТПи 60-35/60 |
600 |
350 |
||
|
ГТПи 70-40/90 |
700 |
400 |
ГТПи 70-40/60 |
700 |
400 |
||
|
ГТПи 80-50/90 |
800 |
500 |
ГТПи 80-50/60 |
800 |
500 |
||
|
ГТПи 100-50/90 |
1 000 |
500 |
ГТПи 100-50/60 |
1 000 |
500 |
Проходное сечение Длина х Высота (LxH): от 300х150 до 1000х500 мм, с шагом 50 мм по любой стороне.
Соотношение сторон не более 1 к 4.
Длина шумоглушителя (С): 600 или 900 мм.
Снижение уровней звуковой мощности
|
Модель |
Расчетная длина, мм |
Снижение уровней звуковой мощности (дБ) трубчатыми глушителями прямоугольного сечения в октавных полосах со среднегеометрическими частотами, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
|
ГТПи 30-15 |
600 |
1 |
4 |
9 |
11 |
15 |
15 |
11 |
11 |
|
900 |
2 |
7 |
15 |
18 |
25 |
25 |
19 |
19 |
|
|
ГТПи 40-20 |
600 |
1 |
3 |
5 |
9 |
14 |
10 |
7 |
6 |
|
900 |
1 |
5 |
9 |
15 |
23 |
16 |
12 |
10 |
|
|
ГТПи 50-25 |
600 |
2 |
6 |
6 |
15 |
15 |
12 |
9 |
7 |
|
900 |
3 |
10 |
15 |
25 |
25 |
20 |
15 |
12 |
|
|
ГТПи 50-30 |
600 |
1,5 |
5 |
9 |
12 |
19 |
10 |
8 |
7 |
|
900 |
2 |
8 |
15 |
20 |
31 |
17 |
14 |
11 |
|
|
ГТПи 60-30 |
600 |
1,5 |
5 |
9 |
12 |
19 |
10 |
8 |
7 |
|
900 |
2 |
8 |
15 |
20 |
31 |
17 |
14 |
11 |
|
|
ГТПи 60-35 |
600 |
1 |
4 |
8 |
10 |
11 |
8 |
6 |
5 |
|
900 |
2 |
7 |
13 |
17 |
18 |
13 |
10 |
8 |
|
|
ГТПи 70-40 |
600 |
1 |
4 |
7 |
8 |
8 |
6 |
5 |
4 |
|
900 |
2 |
7 |
11 |
14 |
14 |
10 |
8 |
6 |
|
|
ГТПи 80-50 |
600 |
1 |
4 |
5 |
6 |
7 |
5 |
4 |
2 |
|
900 |
1,5 |
6 |
8 |
10 |
11 |
8 |
6 |
3 |
|
|
ГТПи 100-50 |
600 |
1 |
4 |
5 |
6 |
7 |
5 |
4 |
2 |
|
900 |
1,5 |
6 |
8 |
10 |
11 |
8 |
6 |
3 |
|
Пример обозначения
Шумоглушитель трубчатый прямоугольный ГТПи 50-30/90
где: ГТПи – тип шумоглушителя;
50-30 – типоразмер (по прямоугольному присоединительному сечению) (LxH), см;
90 – длина шумоглушителя, см.
Не представленные в наличии модели доступны к поставке под заказ
