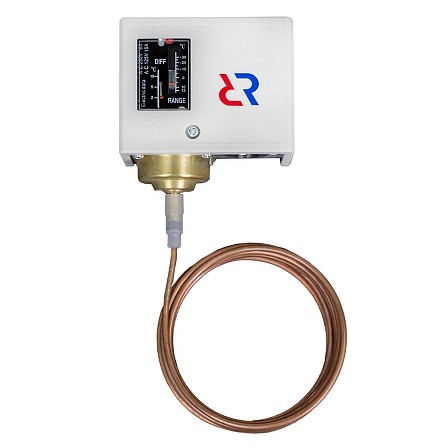

Реле температуры (термостат) типа KP61
Реле температуры используются для регулирования температуры в системах отопления, вентиляции и кондиционирования, а также выполняют функцию устройства защиты от замерзания или перегрева.
Технические характеристики
|
Температура срабатывания (диапазон настройки уставки) |
-30 … +15 °C. Предустановленное значение на шкале 7 °C |
||
|
Тип наполнителя |
Парообразный |
||
|
Тип чувствительно элемента |
Капиллярная трубка без термобаллона |
||
|
Длина капиллярной трубки, м |
3; 6; 12 (В зависимости от модификации) |
||
|
Максимальная допустимая электрическая нагрузка на контактную систему |
Переменный ток |
125В |
15А |
|
250В |
8А |
||
|
Постоянный ток |
24В |
8А |
|
|
Контактная схема |
Однополюсный перекидной контакт - SPDT |
|
|
|
Сброс |
Автоматический |
||
|
Дифференциал (гистерезис) |
Настраиваемый. Предустановленное значение на шкале 2 °C |
||
|
Подключение кабеля |
Уплотняемый ввод для кабелей диаметром 6 – 14 мм |
||
|
Класс защиты корпуса |
IP40 |
||
|
Температура окружающей среды, °C |
-30 … +60 |
||
Устройство реле температуры KP61R
1 – Винт настройки уставки температуры
2 – Винт настройки дифференциала
3 – Основной рычаг
4 – Основная пружина
5 – Пружина дифференциала
6 – Сильфон
7 – Контактная система
8 – Клемма
9 – Заземление
10 – Кабельный ввод
11 – Капиллярная трубка
